【Размер подаваемого материала:】 ≤300 мм
【Производительность:】 40-800 т/ч
【Область применения:】 Заполнители, бетоносмесительные заводы, заводы по производству сухих строительных смесей, десульфуризация кварцевого песка и т. д.
【Применяемые материалы:】 Железная руда, медная руда, золотая руда, речной камень, гравий, гранит, базальт, руда горных пород, кварц, диабаз и т. д.

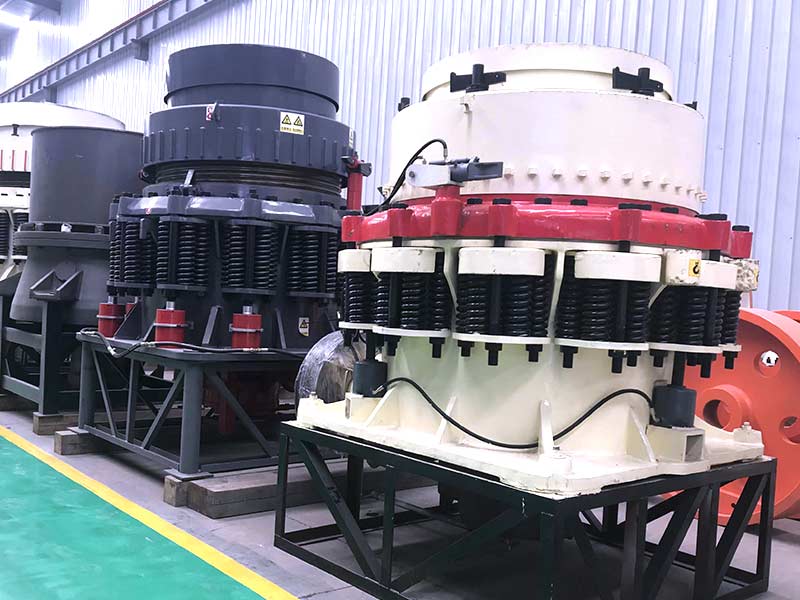

Пружинная конусная дробилка предназначена для дробления различных руд и пород средней твёрдости. Данная дробилка отличается надёжной конструкцией, высокой производительностью, удобством регулировки и низкими эксплуатационными расходами. Пружинная система сброса выполняет функцию защиты от перегрузок, позволяя инородным предметам проходить через камеру дробления без повреждения дробилки. Применяются два вида уплотнения — консистентная смазка и вода. Разделение каменного порошка и машинного масла обеспечивает надёжность работы. Тип камеры дробления выбирается в зависимости от размера загружаемого материала и требуемой крупности готового продукта. Стандартный тип применяется для среднего дробления, средний тип — для среднего и мелкого дробления, короткоконусный тип — для мелкого дробления.
1. Высокая эффективность и высокое качество готового продукта
2. Наличие пружинного защитного устройства
3. Рациональная конструкция и удобство регулировки
4. Лёгкая регулировка крупности дробления и разгрузки
Конусная дробилка разрушает материал рабочей поверхностью между подвижным и неподвижным конусами, что делает её более совершенной и эффективной по сравнению с щековой дробилкой. Подвижный конус опирается на сферический подшипник и закреплён на подвесном вертикальном валу, установленном в эксцентриковой втулке, которая, в свою очередь, установлена на упорном подшипнике. Подвижный конус и вертикальный вал приводятся в движение эксцентриковой втулкой совместно. Эксцентриковая втулка приводится во вращение горизонтальным валом и конической шестернёй, а шкив клиноремённой передачи приводится во вращение электродвигателем через клиновые ремни. Нижняя часть вертикального вала установлена в эксцентриковой втулке. При вращении эксцентриковой втулки вал описывает коническую поверхность. При сближении подвижного конуса с неподвижным конусом порода разрушается, а при удалении — раздробленный материал выгружается через разгрузочное отверстие. Неподвижный конус можно поднимать или опускать путём регулировки установки, изменяя ширину разгрузочного отверстия, что позволяет регулировать размер готового продукта.
| Модель | Диаметр дробящего конуса (мм) | Размер загрузки (мм) | Диапазон регулировки разгрузочной щели (мм) | Производительность (т/ч) | Мощность (кВт) | Частота вращения эксцентрикового вала (об/мин) | Масса (т) | Габаритные размеры (мм) |
| PYB600 | Φ600 | ≤ 75 | 12-25 | 15-25 | 30 | 356 | 5 | 2234 x 1370 x 1675 |
| PYD600 | Φ600 | ≤ 35 | 3-13 | 5-23 | 30 | 356 | 5,3 | 2234 x 1370 x1675 |
| PYB900 | Φ900 | ≤ 115 | 15-50 | 50-90 | 55 | 333 | 11,2 | 2692 x1640 x2350 |
| PYZ900 | Φ900 | ≤ 60 | 5-20 | 20-65 | 55 | 333 | 11,2 | 2692 x 1640 x 2350 |
| PYD900 | Φ900 | ≤ 50 | 3-13 | 15-50 | 55 | 333 | 11,3 | 2692 x 1640 x 2350 |
| PYB1200 | Φ1200 | ≤ 145 | 20-50 | 110-168 | 110 | 300 | 24,7 | 2790 x 1878 x 2844 |
| PYZ1200 | Φ1200 | ≤ 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2970 x 1878 x 2844 |
| PYD1200 | Φ1200 | ≤ 50 | 3-15 | 18-105 | 110 | 300 | 25,3 | 2790 x 1878 x 2844 |
| PYB1750 | Φ1750 | ≤ 215 | 25-50 | 280-480 | 160 | 245 | 50,3 | 3910 x 2894 x 3809 |
| PYZ1750 | Φ1750 | ≤ 185 | 10-30 | 115-320 | 160 | 245 | 50,3 | 3910 x 2894 x 3809 |
| PYD1750 | Φ1750 | ≤ 85 | 5-13 | 75-230 | 160 | 245 | 50,2 | 3910 x 2894 x 3809 |
| PYB2200 | Φ2200 | ≤ 300 | 30-60 | 490-750 | 260-280 | 220 | 80 | 4622 x 3302 x 4470 |
| PYZ2200 | Φ2200 | ≤ 230 | 10-30 | 200-580 | 260-280 | 220 | 80 | 4622 x 3302 x4470 |
| PYD2200 | Φ2200 | ≤ 100 | 5-15 | 120-340 | 260-280 | 220 | 81,4 | 4622 x 3302 x4470 |
* Указанные показатели производительности являются ориентировочными и могут варьироваться в зависимости от насыпной плотности, влажности и гранулометрического состава исходного материала. Для получения расчетов, специфичных для вашего объекта, обратитесь к нашей технической команде.
